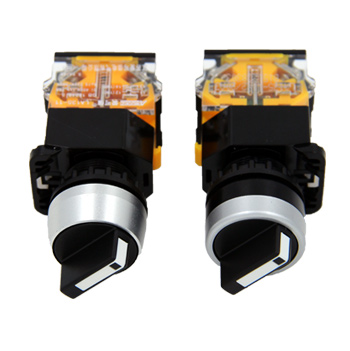

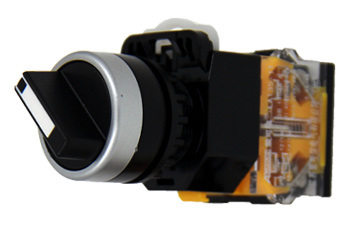

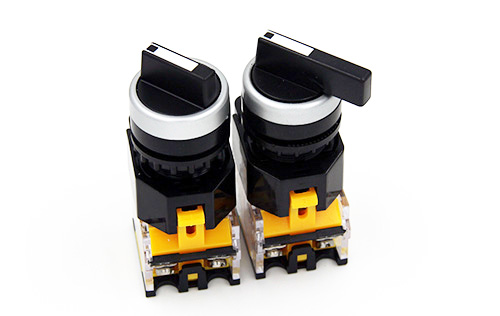

LAl35系列按鈕功能齊全,結構合理。適用于交流50Hz。電壓380V及以下,直流電壓220V及以下的電訊、電力、機床、紡織、機械等各領域做控制電路、信號、連鎖等配套使用。
產品特點
結構種類很多,可分為普通短柄鈕式、長柄式、自鎖式、自復位式、帶指示燈式及鑰匙式等;
顏色:紅、綠、黃、白、藍、黑(帶燈鈕無黑色);
按鈕:機械壽命:100萬次 電壽命:50萬次;旋鈕:機械壽命:20萬次 電壽命:10萬次
LA135-□□/20A3、20B9、20C3、系列產品的觸點組為彈片機構的快動觸頭,動作迅速,接觸可靠,滅弧性能好使得接觸更可靠準確,滅弧性能良好
LA135-□□/204、20B8、20C4系列產品的觸點組為平壓式的慢動觸頭,承載電流大
型號含義
技術指標
■ 額定絕緣電壓400V
■ 約定發熱電流10A
■ 工頻電壓:2500V(交流有效值)1min
■ 機械壽命:100萬次
■ 旋鈕:20萬
■ 電氣壽命:50萬次
■ 旋鈕:10萬
適用環境
■ 使用環境溫度:-25°~50°
■ 海拔高度≤2000米
■ 空氣相對濕度≤90%
■ 安裝類別Ⅲ
■ 污染等級三級
■ 頭部防護等級IP65
觸點性能表
觸點效果圖
1.LA135-□□/20A3、20B9、20C3系列產品的觸點為彈片機構的快動觸頭,動作迅速,接觸可靠,火弧性能好。
2.LA135-□□/20A4、20B8、20C4系列產品的觸點為平壓式的慢動觸點,承載電流大。
觸點效果圖
按鈕安裝示意圖
生產質檢
NO1.原材料檢驗
■ 檢驗設備:LCR數字電橋、耐壓測試儀、壓敏電阻測試儀、頻率振動器;
■ 供應商:要求提供關鍵元器件的第三方認證、每批出廠檢驗報告、送樣并進行實地評審考核;
■ 按照國標GB2828分級對原材料進行相對應的抽樣比率進行抽樣。
NO2.生產過程檢驗
■ 設備:貼片機、多功能交流采樣變送器校驗裝置,雷擊浪涌、靜放電發生器
■ 自檢,互檢,產品老化時間72小時,在線檢。
NO3.成品檢驗
■ FQC和CQC檢驗
■ 設備:多功能交流采樣變送器校驗裝置、耐壓測試儀、電能表校驗裝置
NO4.出廠檢驗
■ 定期抽查備貨,保證所有產品都是近期生產,過期的產品全部銷毀
