ADll5系列信號燈采用純色高亮LED芯片為光源、使用壽命長、能耗低、耐震動、可靠性高、適用于電訊、電力、冶金、機床、機械等電氣設備的線路中做指示信號、預告信號殛其他指示信號用。
一、概述
AD115系列信號燈采用純色高亮LED芯片為光源,使用壽命長,能耗低,耐震動,可靠性高,適用于電訊、電力、冶金、機床、機械等電氣設備的線路中做指示信號、預告信號及其他指示信號用。

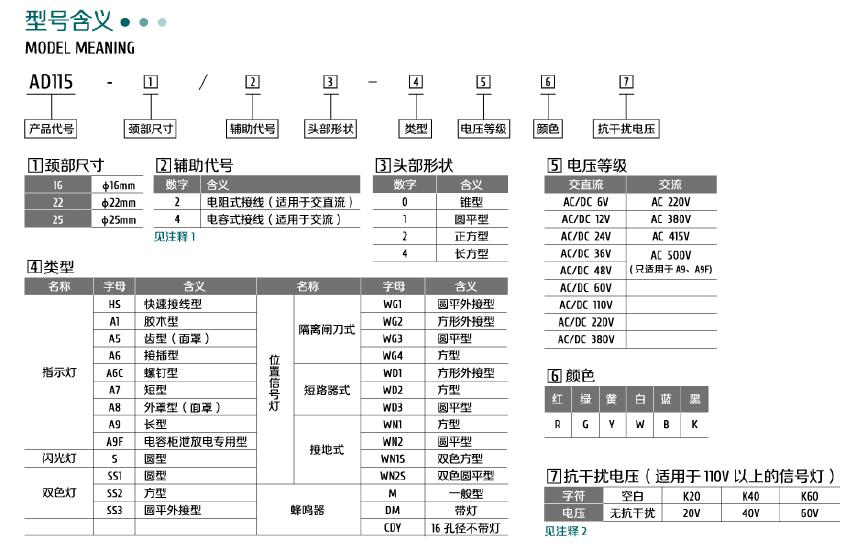

二、型號命名
備注1:信號燈刻字只適用于Φ22系列HS、A7(方型、圓型)、A9(方型、圓型)
備注2:惡劣環境下如需防防濕、防霧,請備注TH字母。
注釋1:電阻式分壓在交、直流回路中均可使用,電容式分壓用于交流回路。但是因?yàn)殡娮枋椒謮簾崃枯^電容式分壓高很多,如用戶確定用于交流回路時,建議盡量采用電容式分壓信號燈。
注釋2:在很多信號指示回路中,由于干擾感應電壓容易使LED光源似亮非亮,影響正常判斷,抗干擾信號燈是在原信號燈內部設一門限電路,低于門限值信號燈不亮,高于門限值信號燈亮,從而有效解決這一問題。一般門限電壓20-60V,建議門限電壓不要太高,否則信號燈可能不工作。

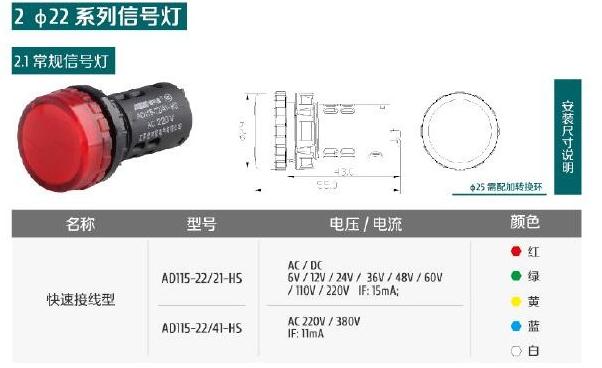

HS型信號燈,為2012年度新推出的信號燈類型。
接線方式:由原先的螺絲壓線改為自動壓線。用戶接線時只需用手指將信號燈尾部插針按下,并將頭部去皮的導線插入引線孔中,松開插件,既完成了接線過程。如果導線為單股導線,只需將頭部去皮導線直接插入引線孔中即完成接線過程。如果信號燈與其他大功率用電器并聯,導線有大電流通過,則需將并聯導線頭并緊。
注釋3:HS型信號燈采用電阻分壓抗干擾,抗干擾電壓范圍為6-36V,建議等級為:6V、20V、36V
三、技術指標
連續工作壽命≥30000小時
允許瞬間電壓波動±20%(110V以上)
頻率50HZ
工頻耐壓:2500V(交流有效值)/1min
相比漏電起痕指數CT1≥100,阻燃
絕緣電阻Ui≤60V為5MΩ,60V<Ui≤660V為50MΩ
四、適用環境
使用環境溫度:-25℃~+50℃
海拔高度≤2000米
防振(正弦波)10-2000HZ,1.5mm,10g
安裝類別Ⅲ
污染等級 三級
頭部防護等級IP65

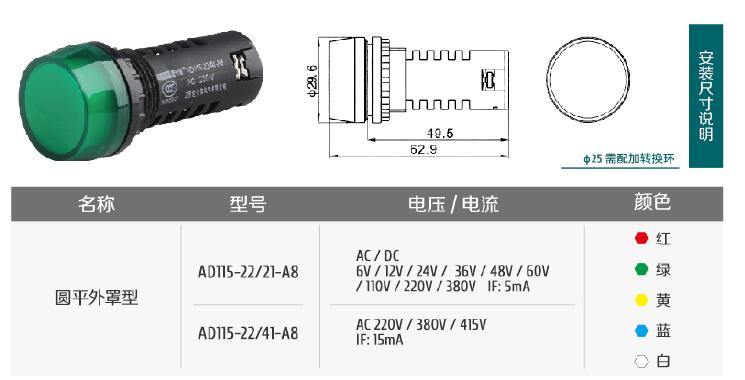

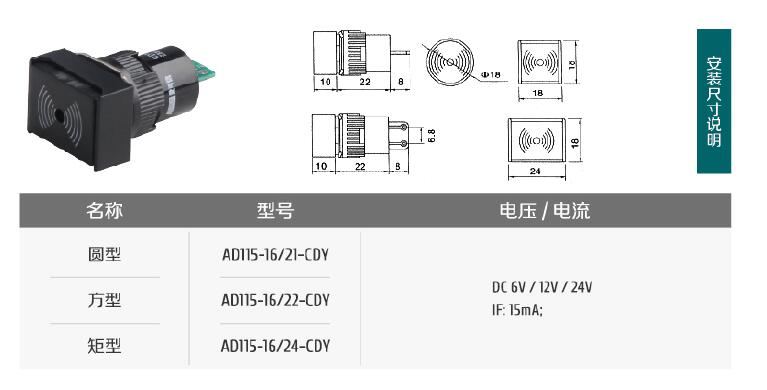

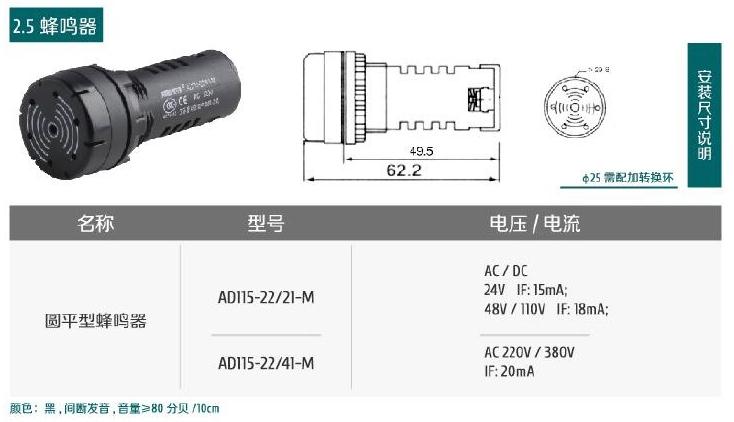

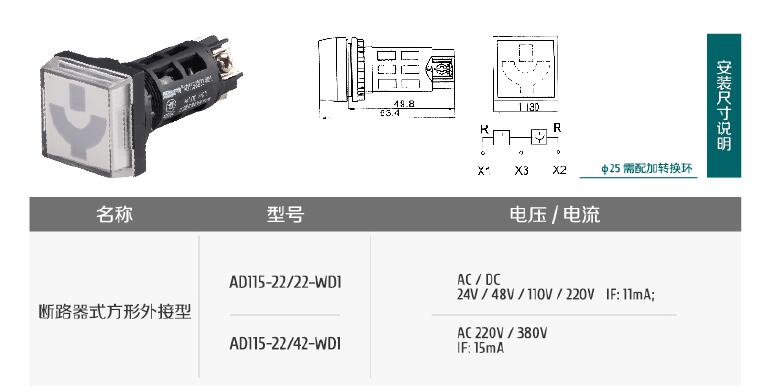

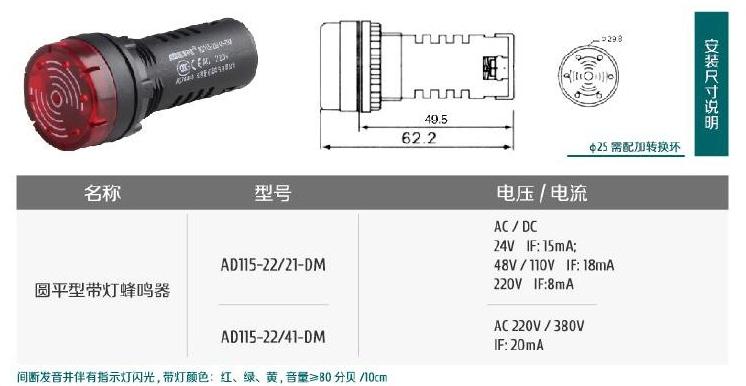

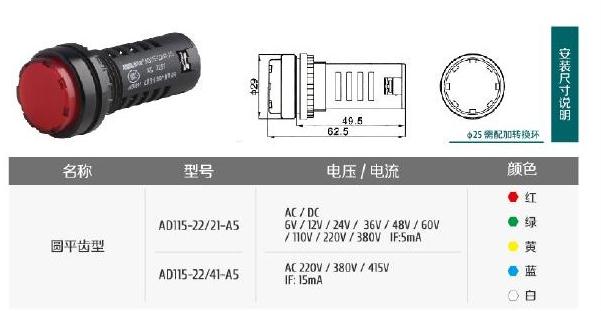

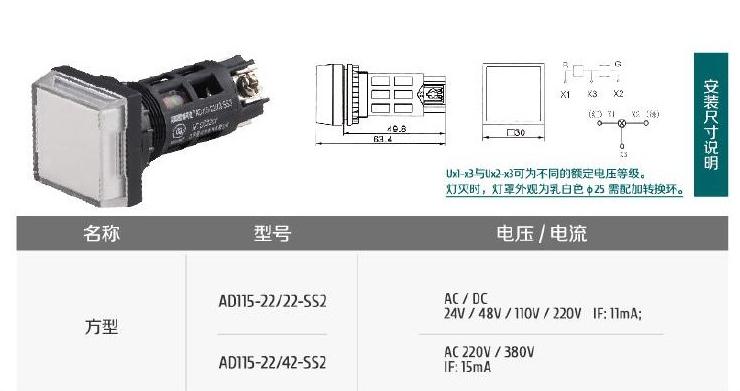

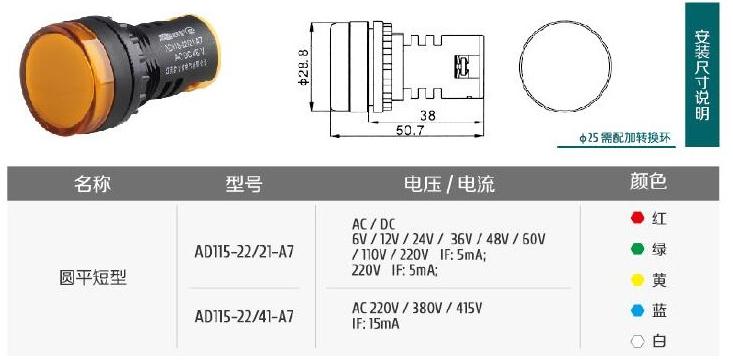

五、產品
生產質檢
NO1.原材料檢驗
■ 檢驗設備:LCR數字電橋、耐壓測試儀、壓敏電阻測試儀、頻率振動器;
■ 供應商:要求提供關鍵元器件的第三方認證、每批出廠檢驗報告、送樣并進行實地評審考核;
■ 按照國標GB2828分級對原材料進行相對應的抽樣比率進行抽樣。
NO2.生產過程檢驗
■ 設備:貼片機、多功能交流采樣變送器校驗裝置,雷擊浪涌、靜放電發生器
■ 自檢,互檢,產品老化時間72小時,在線檢。
NO3.成品檢驗
■ FQC和CQC檢驗
■ 設備:多功能交流采樣變送器校驗裝置、耐壓測試儀、電能表校驗裝置
NO4.出廠檢驗
■ 定期抽查備貨,保證所有產品都是近期生產,過期的產品全部銷毀
