系統結構
愛可信ACX-2999電能管理系統通常采用分層分布式結構進行設計，即現場設備層、網絡通訊層和站控管理層：
現場設備層
現場設備層主要是連接于網絡中用于電參量采集測量的各類型的儀表等，也是構建該配電系統的基本組成元素。肩負著采集數據的重任，這些設備可為乙方各系列帶通訊網絡電力儀表、溫濕度控制器、開關量監測模塊和電動機保護器等。
網絡通訊層
網絡通訊層主要是由通訊服務器、接口轉換器件及總線網絡等組成。該層是數據信息交換的橋梁，不同的接口轉換器件提供了RS232、RS422、RS485、SPABUS等及以太網等各種接口，組網方式靈活，支持點對點的通訊、現場總線網絡、以太網等類型的組態網絡。通訊服務器主要用于直接對現場儀器儀表轉達上位機的各種控制命令，并負責對現場儀器儀表回送的數據信息進行采集、分類和存儲等工作，如電壓/電流等電參量、輸入開關量狀態、修改儀表內部參數或各種控制繼電器斷開/閉合的操作命令等；光電隔離保護裝置主要是為保證上位機的正常工作，避免網絡中不穩定信號對其造成的干擾或破壞；接口轉換器件則是由于現場儀表或其它系列的裝置與上位機的通訊接口存在差異，需要進行轉換方可進行數據交換。
站控管理層
站控管理層是針對配電網絡的管理人員，該層直接面向用戶。該層也是系統的上層部分，主要是由電能管理系統軟件和硬件設備如計算機、打印機、UPS等。其中軟件部分具有良好的人機交互界面，通過數據傳輸協議讀取前置機采集的現場各類數據信息，自動經過計算處理，以圖形、數顯、聲音等方式反映現場的運行狀況，并可接受管理人員的操作命令，實時發送并檢測操作的執行狀況，以保證供用電單位的正常工作；電能計量管理功能設計各種符合用戶的報表格式，報表內數據嚴格按照各種標準進行計量，用戶只需查找打印即可，方便了操作，提高了工作效率。
系統功能
● 配電監測

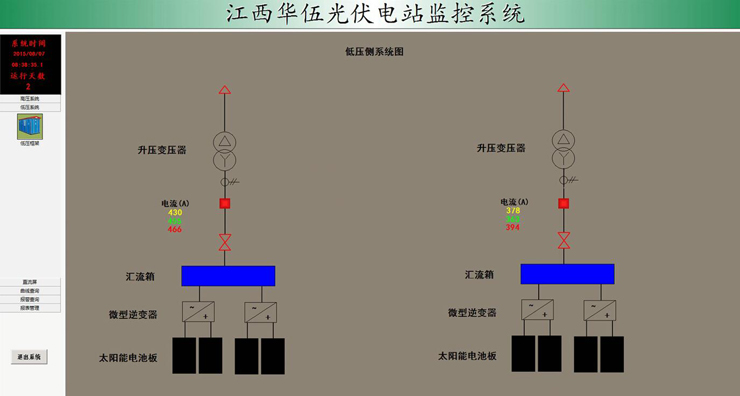

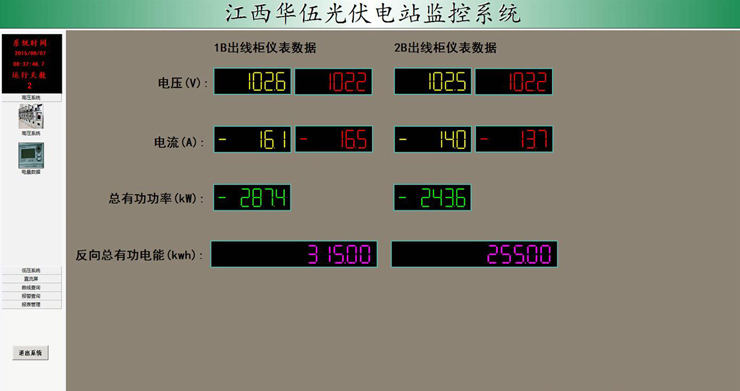

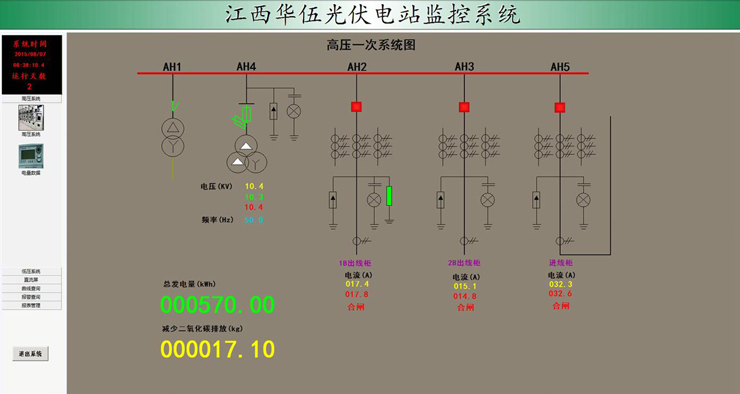

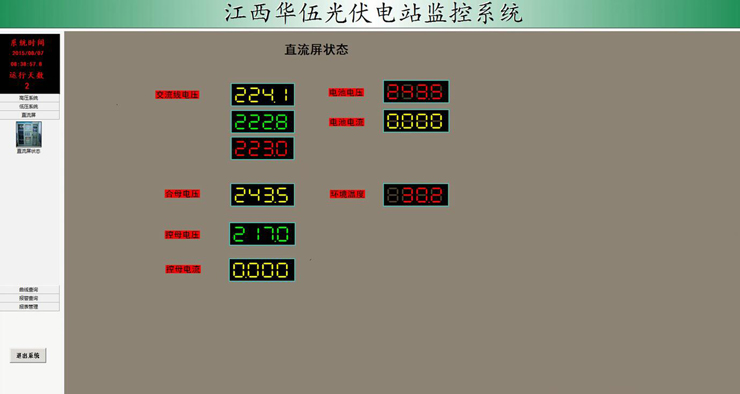

愛可信ACX-2999電能管理系統具備友好的人機界面，能夠以配電一次干線圖的形式直觀顯示配電線路的分布情況，同時將實時采集的各回路的電參量信息，以及配電回路開關的分合閘狀態，實時顯示在系統界面中。

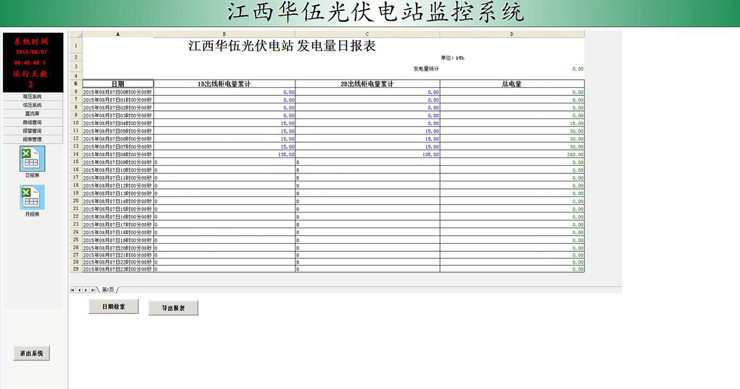

● 電能報表
愛可信ACX-2999電能管理系統以豐富的數據報表體現計量體系的完整性。系統具備各回路定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可追溯，維護計量體系的正確性。

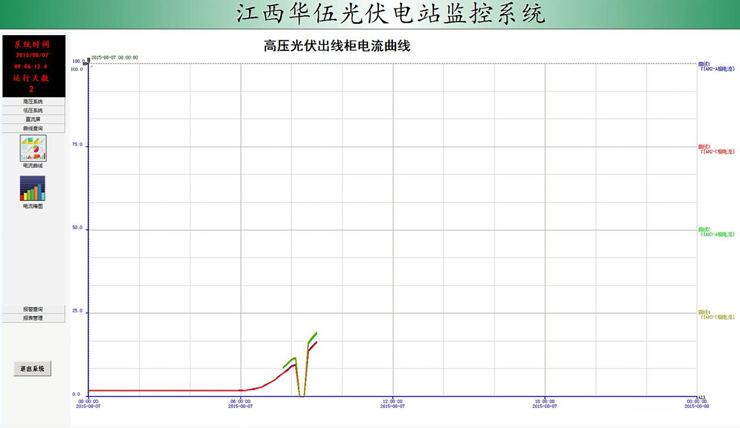

● 負荷曲線
愛可信ACX-2999電能管理系統對配電系統總進線回路（或重要負荷的出線）設計了負荷趨勢曲線。便于配電維護人員及時掌握用電需求與供電系統負荷占比，確保供電可靠性，為用戶單位的用能權益提供保障。借助該功能，還可分析用能需量的增長趨勢，適時調整需量申報，減少因需量偏差過大造成的多余繳費。
● 遙信實時報警
愛可信ACX-2999電能管理系統具備遙信報警配置功能，系統能夠?qū)ε潆娀芈窋嗦菲鞯姆趾祥l動作進行實時監測并報警。系統報警時能夠進行信息語音提示，自動彈出報警畫面。
● 用戶權限管理
愛可信ACX-2999電能管理系統為保障系統穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行維護管理提供可靠的保障。
通訊狀態圖
愛可信ACX-2999電能管理系統可以實時顯示接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構，可在線診斷系統網絡通訊狀態，發生網絡故障時能自動在屏幕上顯示故障單元和故障部位。從而方便系統維護人員實時掌握現場各設備的通訊狀態，對出現異常的設備及時維護，保證系統的穩定運行。
工程實例
上海珠江（米格天地）電力監控系統的設計與應用
項目名稱：上海珠江米格天地
項目地點：上海
實施時間：2012年4月
項目簡介：
MEGA MILLS米格天地項目是珠江地產集團旗下上海偉立投資有限公司管理運營的大型商業項目之一。項目充分利用優越的地理位置和便捷的交通條件，結合郊區商業的特點，將其打造成為上海規模和極富特色的購物，娛樂，餐飲，消遣、旅游 于一體的商業中心。
采用ACX-2999型電力監控系統， 本監控系統的監控范圍：高壓配電室、低壓配電室A#、低壓配電室B#、C#的電力儀表。其中低壓配電室A#、B#、C#有江蘇愛可信電氣股份有限公司儀表ACXE898A4共180臺。
系統實現的功能：
一、數據采集與處理實現遠程數據的本地實時顯示，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。
二、人機交互采用全中文界面，配電系統電氣一次主接線圖，顯示設備狀態及實時運行參數；畫面實時動態刷新；模擬量顯示；開關量顯示；報警記錄顯示等。
三、電能、電量報表支持任意時間段電度累計查詢，具備數據導出和報表打印功能。
四、故障報警及事故追憶在配電系統發生運行故障時，會及時發出聲報警提示用戶及時響應故障回路，同時自動記錄事件發生的時間地點，以被用戶查詢，追憶故障原因。
生產質檢
NO1.原材料檢驗
■ 檢驗設備：LCR數字電橋、耐壓測試儀、壓敏電阻測試儀、頻率振動器；
■ 供應商：要求提供關鍵元器件的第三方認證、每批出廠檢驗報告、送樣并進行實地評審考核；
■ 按照國標GB2828分級對原材料進行相對應的抽樣比率進行抽樣。
NO2.生產過程檢驗
■ 設備：貼片機、多功能交流采樣變送器校驗裝置，雷擊浪涌、靜放電發生器
■ 自檢，互檢，產品老化時間72小時，在線檢。
NO3.成品檢驗
■ FQC和CQC檢驗
■ 設備：多功能交流采樣變送器校驗裝置、耐壓測試儀、電能表校驗裝置
NO4.出廠檢驗
■ 定期抽查備貨，保證所有產品都是近期生產，過期的產品全部銷毀
