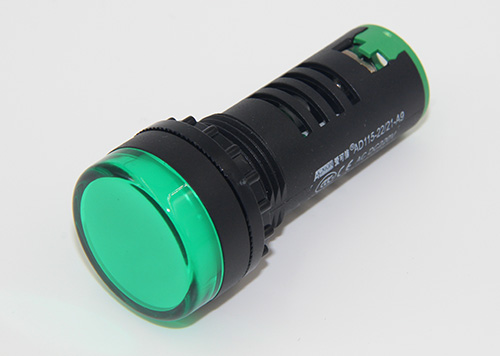

ADll5系列信號燈采用純色高亮LED芯片為光源、使用壽命長、能耗低、耐震動、可靠性高、適用于電訊、電力、冶金、機床、機械等電氣設備的線路中做指示信號、預告信號殛其他指示信號用。
產品特點
開孔尺寸:φ16mm,φ22mm,可通過選用變徑圈來實現φ25mm、φ30mm的孔徑;

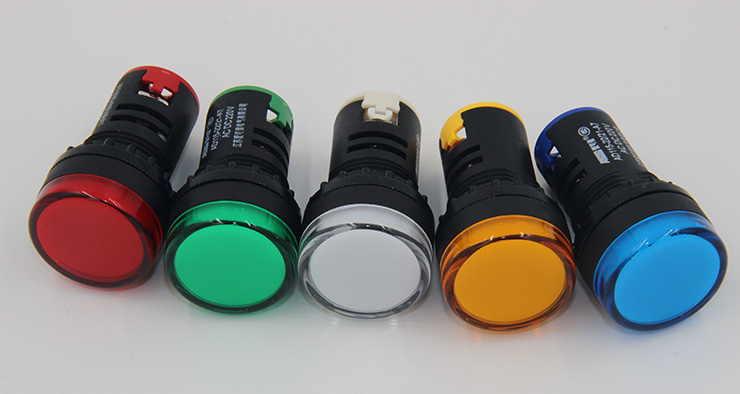

多種頭部風格,五種顏色,明確指示不同工作狀態;
發光體采用純色高亮LED芯片,色彩鮮艷,壽命可達10萬小時;
可根據客戶的需要,配置指示燈的字符內容;
產品優勢
■ 快速安裝 ■ 綠色節能 ■ 耐震動 ■ 壽命長 ■ 性能可靠
型號含義
注1:電阻式分壓在交、直流回路中均可使用.電客式分壓用于交流回路。但是因為電阻式分壓熱量較電客式分壓高很多,如用戶確定用于交流回路時,建議盡量采用電容式分壓信號。
注2:在很多信號指示回路中,由于干擾感應電壓容易使LED光源似亮非亮.影響正常判斷,抗干擾信號燈是在原信號燈內部設一門限電路,低于門限值信號燈不亮,高于門限值時信號燈亮,從而有效解決這一目題。一般門限電壓20-60v,建議門限電壓不要太高,否則倍號燈可能不工作。
注3:HS型信號燈,為2012年度新推出的信號燈類型。
接線方式:由原先的螺絲壓線改為自動壓線。用戶接線時只需用手指將信號燈尾部插針按下,并將頭部去皮的導線插入引線孔中。松開插件。既完成了接線過程。如果導線為單股導線,只需將頭部去皮導線直接插入引線孔中既完成接線過程。如果信號燈與其他大功率用電器并聯。導線有大電流通過。則需將并聯導線頭并緊。
抗干擾:此新款HS型信號燈在抗干擾能力方面,采用電阻分壓抗干擾,使抗性更加穩定,此信號燈可做默認為6-36V抗性。
技術指標
■ 連續工作壽命≥30000小時
■ 允許瞬間電壓波動±20%(llov以上)
■ 頻率50HZ
■ 工頻耐壓:2500V(交流有效值)/1min
■ 相比漏電起痕指數CTl≥100,阻燃
■ 絕緣電阻Ui≤60v為5MΩ,60v≤Ui≤660V為50MΩ
適用環境
■ 使用環境溫度:-25℃~+50℃
■ 海拔高度≤2000米
■ 防振(正弦波)10~2000Hz,1.5mm,10g
■ 安裝類別Ⅲ
■ 污染等級三級
■ 頭部防護等級IP65
生產質檢
NO1.原材料檢驗
■ 檢驗設備:LCR數字電橋、耐壓測試儀、壓敏電阻測試儀、頻率振動器;
■ 供應商:要求提供關鍵元器件的第三方認證、每批出廠檢驗報告、送樣并進行實地評審考核;
■ 按照國標GB2828分級對原材料進行相對應的抽樣比率進行抽樣。
NO2.生產過程檢驗
■ 設備:貼片機、多功能交流采樣變送器校驗裝置,雷擊浪涌、靜放電發生器
■ 自檢,互檢,產品老化時間72小時,在線檢。
NO3.成品檢驗
■ FQC和CQC檢驗
■ 設備:多功能交流采樣變送器校驗裝置、耐壓測試儀、電能表校驗裝置
NO4.出廠檢驗
■ 定期抽查備貨,保證所有產品都是近期生產,過期的產品全部銷毀
