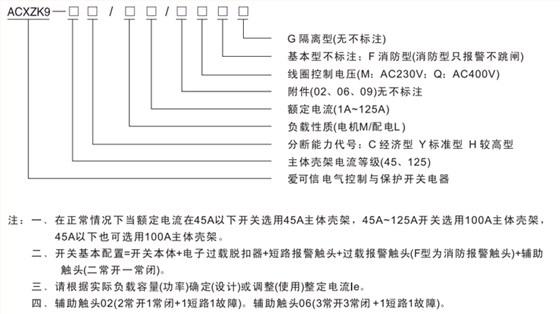

型號說明

產品優勢

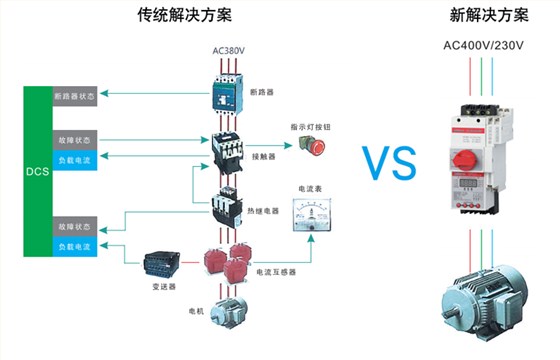

分離電器構成的系統相比

具有控制與保護自配合的特性ACXZK9系列控制與保護開關電器集控制與保護功能于一體，相當于斷路器(熔斷器)十接觸器十過載繼電器十輔助電器。很好的解決了分離元件不能或很難解決的元件之間的保護與控制特性匹配問題，使保護與控制特性配合更完善合理 ( 具有反時限、定時限和瞬時三段保護特性 )，只要根據負載功率或電流即可正確選擇單一產品，代替以往的包括自電源進線端至負載端的各種電器，不需降容:; 大大減輕了設計人員的工作量。

b、具有穩定的運行可靠性和系統的連續運行性能，ACXZK9接通后無需維護即可投入使用，即具有分?jǐn)喽搪饭收虾蟮倪B續運行性能: ACXZK9在進行了分?jǐn)喽搪冯娏髟囼?yàn)后，仍具有不小于1500次的AC-44電壽 命這是由斷路器等分離元件構成的系統所難以達到的，ACXZK9的這一特性提高了系統的運行可靠性和系統的連續運行性，其中的lcs為 80kA指標屬同類產品的較高指標 。 c、節能節材:ACXZK9具有體積小、安裝面積少、無分離元件接點、減少線路發熱、節約能源、節約材料等優點。

與塑殼斷路器相比

a. 具有分?jǐn)嗄芰Ω?、飛弧距離短的特性ACXZK9在380V額定運行短路分?jǐn)嗄芰cs (o-co-co) 達到高分?jǐn)嘈蜑?80kA、標準型為50kA、經濟型為35kKA，在 50kA 預期短路電流下的分?jǐn)鄷r間僅為2~3ms，限流系數達到 0.2以下，達到塑殼斷路器的高水平，達到熔斷器的限流水平，大大限制了短路電流對系統的動、熱沖擊。 ACXZK9飛紅距離僅為20~30mm。

b. 與塑殼斷路器構成的保護系統相比, 具有保護整定電流連續可調整的特性: ACXZK9 (反時限)電流和磁脫扣 (定時限)電流均可在面板上進行調整，即除了常規的熱保護電流可根據負載功率進行整定外，過流保護整

定電流也可在面板上進行調整 (配電負載的調整范圍為3~6le，電動機負載的調整范圍為6~12le)?？朔?殼斷路器的短路保護整定電流出廠后用戶無法調整的缺點使得ACXZK9產品即使安裝在線路末端，短路電流較小時，同樣具有很好的短路保護功能。

與接觸器性能相比具有壽命長、操作方便的特性

ACXZK9機械壽命達500~1000萬次, 電壽命AC-43為100~120萬次, 既可就地手動操作，又可實現遠距 離自動控制功能。采用了先進的觸頭與電磁系統分離式設計，有效抑制了觸頭的二次彈跳，提高了產品的 電壽命，而且特別適用于重載起動等嚴酷的場合。

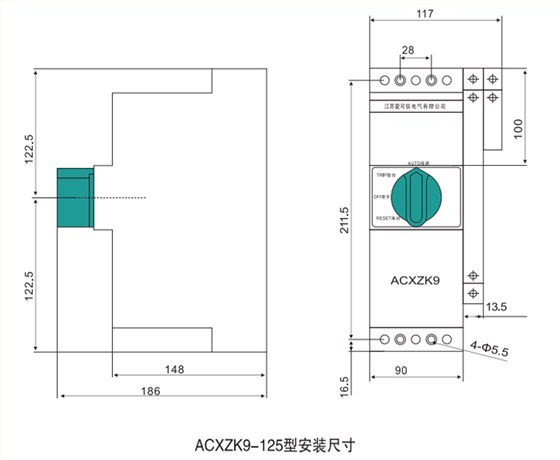

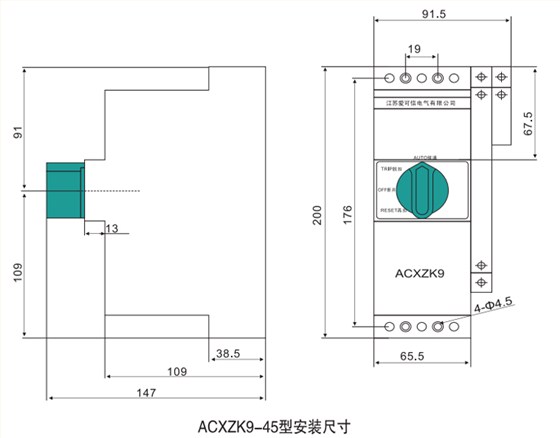

規格尺寸

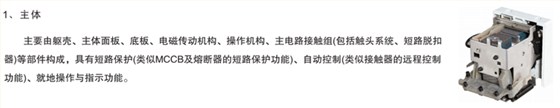

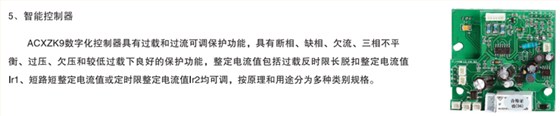

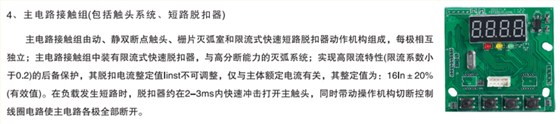

產品細節
